| 產品名稱 | 產品型號 | 產品規格 |
| 熒光滲透檢測線（多個工藝槽組連線） | HXST-1000 | 臺 |
概述：
HXTS-1000型熒光滲透檢測線屬于水洗型熒光滲透探傷設備。專用于各類表面開口性裂紋缺陷的無損檢測。
HXTS-1000型熒光滲透檢測線的設計、生產制造嚴格按照MH/T 3007《航空器無損檢測滲透檢測》標準、HB/Z61-1998《滲透檢驗》、GJB2367A-2003《滲透檢驗》標準執行。
設備特點：
1、整機各工藝槽體均采用304材料制作，密封性好，堅固、耐用、運行穩定可靠；
3、本機在需密封槽體之間采用氣動門閘上下開合結構，在確保工藝槽密封性的同時，便于各工序之間手動傳輸工件；
4、各工藝槽按功能需要配裝數字式溫度計、計時器、壓力表、報警器等；
5、所有電路及管道皆放置在各槽底部，各槽底部支架部分四周用鋼板封閉,噴塑處理，以達到整體美觀效果，所有儀表拆卸方便；

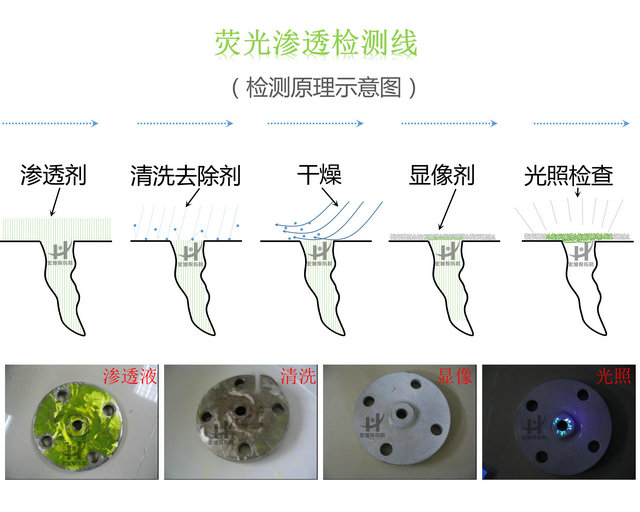

檢測原理：
滲透檢測是基于液體的毛細現象和固體染料在一定條件下的發光現象。
基本步驟
滲透——清洗去除表面滲透液——干燥——顯像——光照檢測
設備組成：

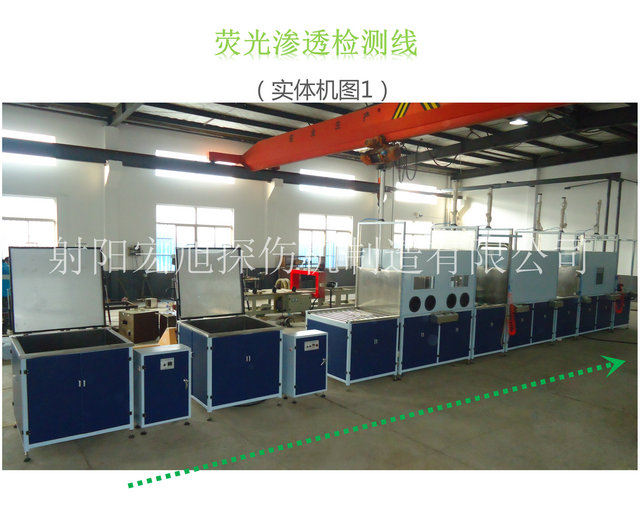

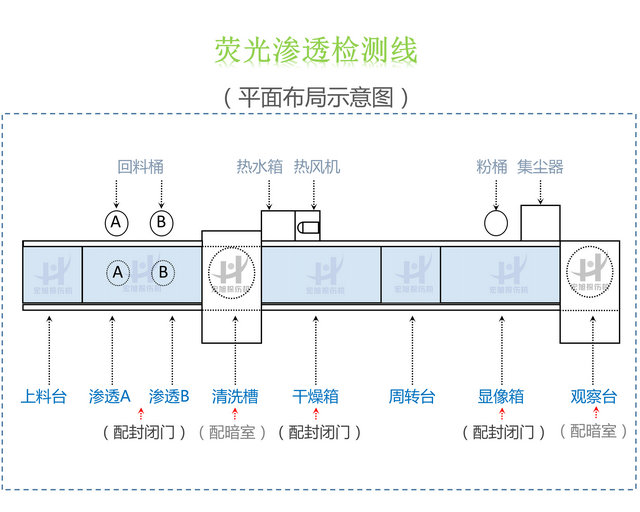

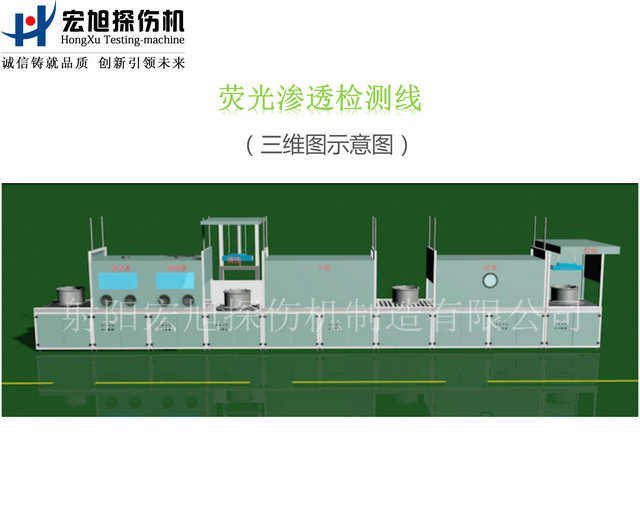

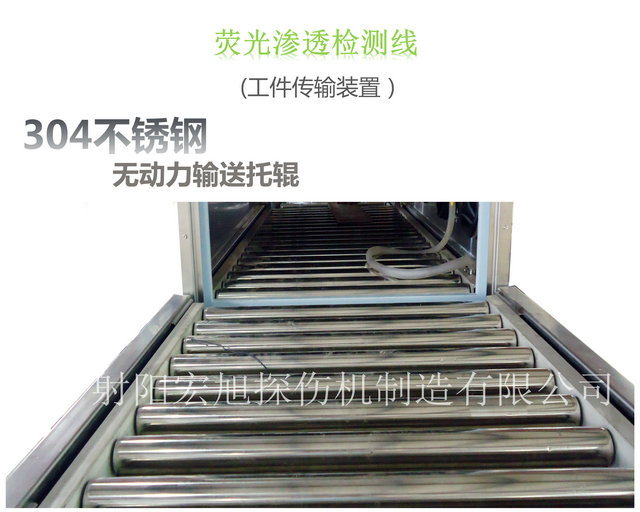

HXTS-1000型熒光滲透檢測線系固定分立組合型無損檢測設備。由總電源控制系統、氣動控制系統、阿諾丁鈍化儲液槽、自乳化液槽、滲透槽、噴淋清洗槽（含暗室及懸吊式紫外燈）、干燥箱、顯象槽、無動力輸送輥道、觀察臺（含暗室及手持式紫外燈）及各滲透工藝操作面板等組成，并以相應方式聯于一體。適用于各類金屬和非金屬零部件表面開口裂紋的熒光滲透檢測。
技術參數：
1、熒光滲透探傷零件外形尺寸：最大外形尺寸：直徑800mm、高度600mm；
2、靈敏度：標準試塊裂紋清晰顯示或以合金鋁開口裂紋缺陷清洗顯示為準；
3、使用電源：三相四線380V/50Hz/ 60KW;
4、使用氣源：0.6~0.8Mpa；
5、清洗水流量：3m3/h;
6、使用環境：溫度-10℃~40℃，空氣相對濕度不大于80%，無大量塵埃、易燃或腐蝕性氣體，無強電磁輻射和電磁干擾，電源電壓波動不超過額定電源電壓的10%。
注明：本滲透檢測線屬于定制型設備，如需采購，請聯系我公司提供所需檢測零件的外型尺寸，及檢測工藝要求，我公司技術人員會第一時間與您溝通，給您提供詳細的設備方案及準確價格，確保您所采購設備符合貴公司的需要。
