| 產品名稱 | 產品型號 | 產品規格 |

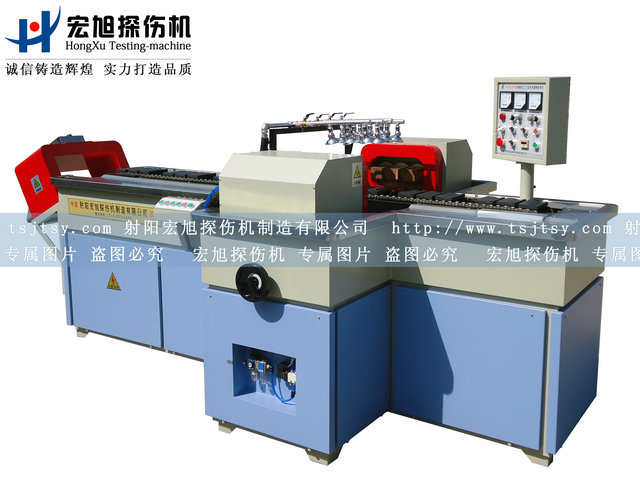

| 鐵齒熒光磁粉探傷檢測線 | HCDG-2000 | 臺 |
主要性能特點
1、HCDG-2000型三工位履帶芯金鐵齒嵌件熒光磁粉探傷流水檢測線，是針對板齒鐵磁性零件批量磁粉探傷的無損檢測設備。
2、設備通過對周、縱向開關的“通/斷”可以有周向磁化、縱向磁化、周縱向復合磁化等多種磁化方式。
3、設備具有連續法及剩磁法兩種檢測功能。
4、設備采用小型工業可編程序控制器PLC為核心對設備進行集中控制、操作簡單方便、適用性強，工作穩定。
5、設備采用隔離變壓器向周縱向磁化裝置提供36V電源，低電壓輸出，安全可靠，工作壽命長。
6、適用于鐵磁性材料制成的各類長度小于400mm履帶芯金鐵齒嵌件無損檢驗。
7、設備設計成輸送線型式，可自動定位輸送磁化，三工位設計可達到一次性磁化檢測三支履帶芯金鐵齒嵌件全部裂紋缺陷的目的。
8、設備配有下滑式退磁器，可在檢測后自動下滑通過下滑通道退磁。
9、設備計數功能，在自動狀態下每次磁化均計數一次，累次乘上3即是磁化工件的總數。
10、配有LED高強度紫外燈。
11、結構緊湊，固定機電一體、輸送線檢測設計。
12、設備外殼內外均采用噴塑處理，耐熱耐腐蝕，易于清潔。
主要技術指標
1、 輸入電源：380V 50HZ 三相四線 60A（磁化瞬時2S）
2、 氣源氣壓：0.4--0.8MPa
3、 輸出電流：周向：0─2000A（連續可調，帶斷電相位控制）
4、 縱向安匝數：0─12000AT（連續可調，帶斷電相位控制）
5、 磁化方式：單周向磁化、單縱向磁化、周縱向復合磁化；
周向采用通電法， 縱向采用磁軛線圈法。
6、 操作方式：自動控制和手動操作
7、 極間距：90-400mm（左右電極手輪手動調節）
8、 夾緊方式：三組雙氣缸夾緊（氣源用戶自備）。
9、 暫載率：20％
10、 退磁效果： Br≤0.2mT
11、 靈敏度：按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以30/100的A型試片測試，在工件的任意方位顯示清晰。
12、 高強度LEDUV365高強度紫外燈（HX28100-6K型）紫外線強度：距工件表面380mm處不小于6000μw/cm2；
